電子式小型移相器 WPS-108~-119
印加するDC電圧を可変することで、入力したRF信号の位相を、
任意の角度でシフトすることが出来る電子式小型移相器(フェーズシフター・フェーズトリマー)です。
SW・FILTER・AMP等のRFデバイスが持つ固有位相量を、補正する場合に使用します。
当社では、両端SMAコネクタ付タイプの「WPS-108～112」と、
SMT（P板実装）タイプの「WPS-114～119」のモデルをご用意しております。
【特長】
■5G帯（3～5GHz)でも使用可能
■周波数範囲：0.5～6.8GHz
■両端SMAコネクタ付タイプとSMT用タイプの2種のモデルがある
■取り扱いが容易（DC電圧を印加するのみ）
■小型で軽量
共通仕様
| 特性インピーダンス | 50Ω |
| VSWR | 2.0以下 |
| 挿入損失 | 3.5dB以下 |
| 制御電源 | DC +1～18V |
| 使用温度範囲 | -10～+60℃ |
| 型名：WPS-○○○-** |
末尾「**」はコネクタの指定 JJ： 両端SMA-J PJ： 一端SMA-P 他端SMA-J |
個別仕様
| 型名 | 方式 | 移相量 | 使用周波数 | 通過電力 | 入出力 |
| WPS-108-** | 電子式 | Max100deg. | 0.5～1.0GHz | 0.1W | SMA-J (SMA-Pに変更可) |
| WPS-109-** | 0.9～1.6GHz | ||||
| WPS-110-** | 1.7～3.0GHz | ||||
| WPS-111-** | 2.2～4.3GHz | ||||
| WPS-112-** | 3.0～5.4GHz | ||||
| WPS-113-** | 3.5～6.8GHz | ||||
| WPS-114 | 電子式 | Max100deg. | 0.5～1.0GHz | 0.1W | SMT |
| WPS-115 | 0.9～1.6GHz | ||||
| WPS-116 | 1.7～3.0GHz | ||||
| WPS-117 | 2.2～4.3GHz | ||||
| WPS-118 | 3.0～5.4GHz | ||||
| WPS-119 | 3.5～6.8GHz | ||||

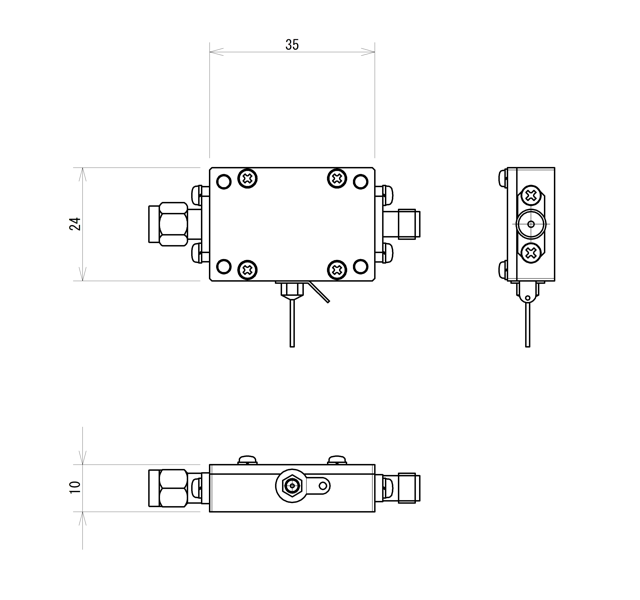

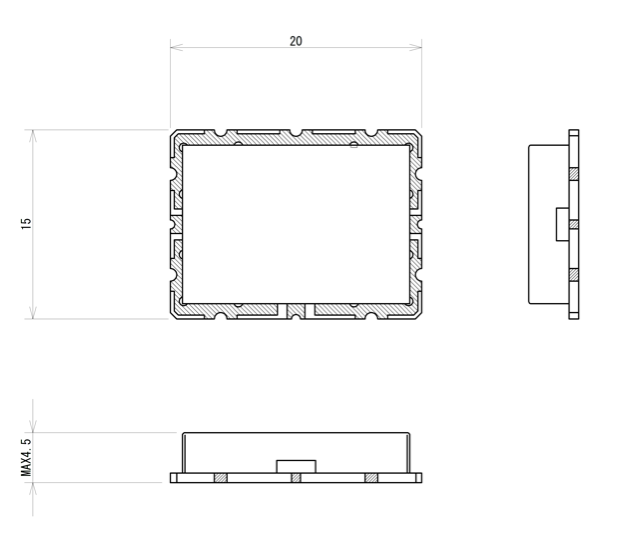

外観図

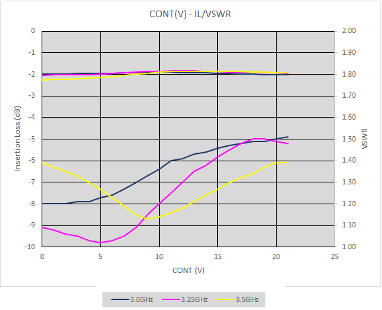

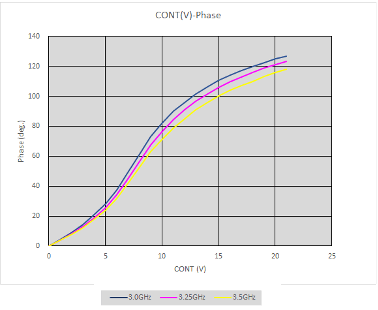

参考データ
カタログ
