300MHz BPF / 集中定数型

仕様

項　目 仕　様
1 中心周波数 300MHz
2 通過帯域幅 100MHz以上
3 挿入損失 2dB以下
4 帯域外減衰量 155MHzにて40dB以上
460MHzにて40dB以上
5 VSWR 1.5以下
6 特性インピーダンス 50Ω
7 許容入力 1W
8 入出力コネクタ BNC-J

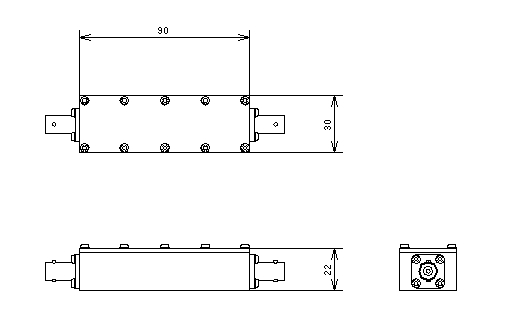

形状

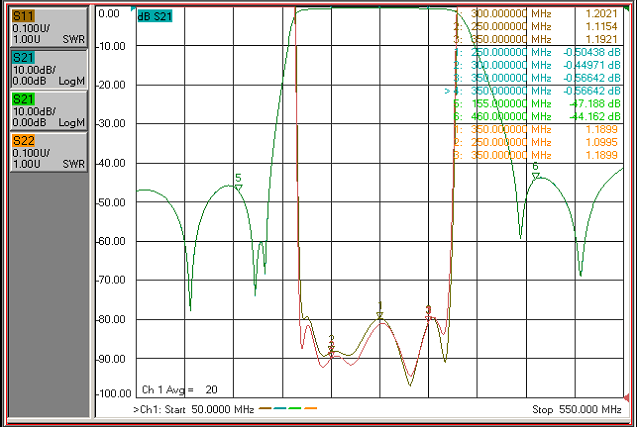

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
