83MHz BPF / ヘリカル型

仕様

項　目 仕　様
1 中心周波数(fo) 83.0MHz
2 通過帯域周波数 75.9～90.1MHz
3 挿入損失 2dB以下
4 帯域外減衰量 fo±20MHzにて30dB以上
5 VSWR 1.4以下
6 特性インピーダンス 50Ω
7 許容入力 1W
8 入出力コネクタ N-J

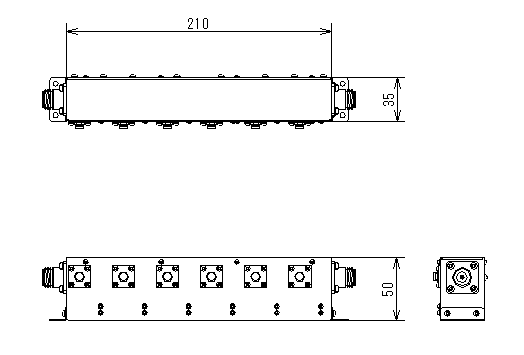

形状

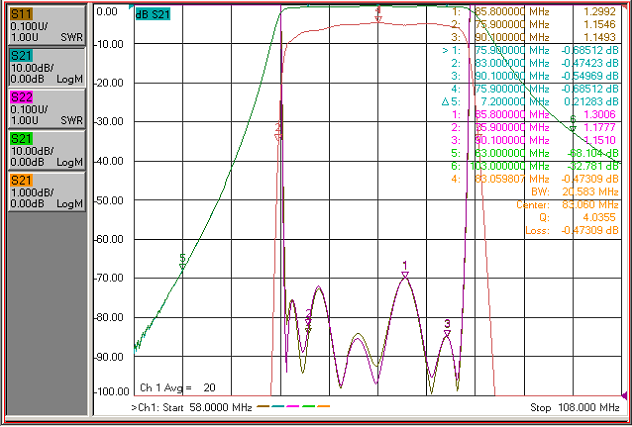

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
