420MHz BPF / キャビティ型(半同軸型)

仕様

項　　目 仕　　様
1 通過帯域周波数 417.5～420MHz
2 通過損失 2.0dB以下
3 帯域内偏差 0.5dB以下
4 VSWR 1.3以下
5 減衰特性 200～412MHz,425～600MHzにて40 dB以上
6 特性インピーダンス 50Ω
7 許容入力 1W
8 入出力コネクタ SMA-J

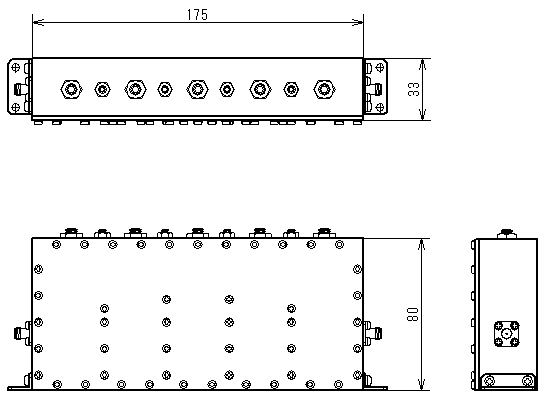

形状

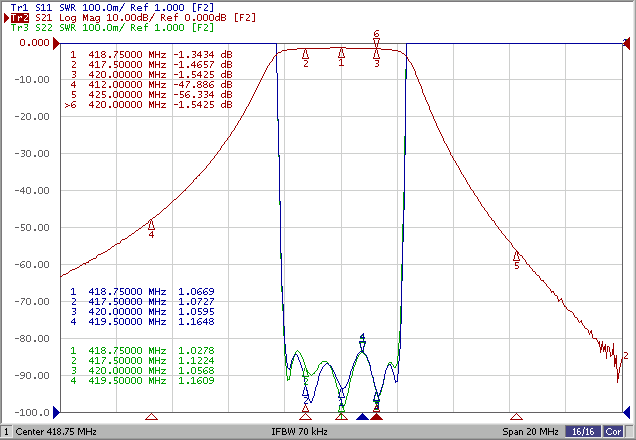

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
