760MHz BPF / キャビティ型(半同軸型)

仕様

項　　目 仕　　様
1 中心周波数(fo) 760MHz
2 通過帯域幅 fo±4.5MHz
3 挿入損失 1.2dB以下
4 VSWR 1.3以下
5 特性インピーダンス 50Ω
6 減衰特性 fo±10MHzにて40dBc以上
fo±15MHzにて35dBc以上
7 許容入力 0.5W
8 入出力コネクタ SMA-J

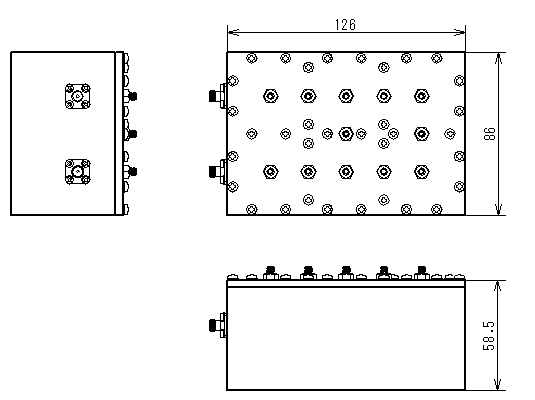

形状

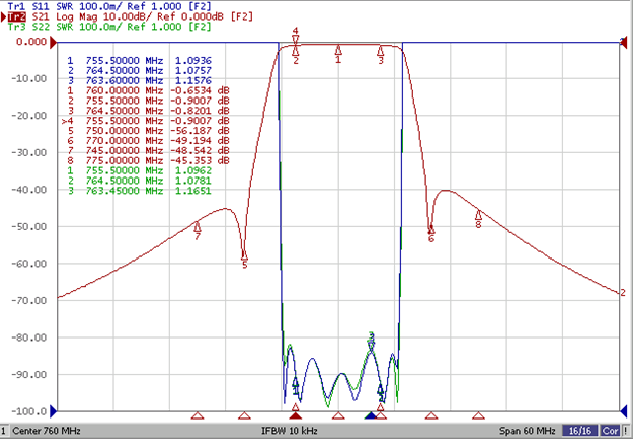

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
