8GHz BPF / キャビティ型(半同軸型)


仕様

項　　目 仕　　様
中心周波数(fo) 8250MHz
通過帯域 8180～8320MHz
3dB帯域幅 350MHz以下
挿入損失 1.2dB以下
群遅延偏差 0.8nsp-p以下
帯域内偏差 0.5dBp-p以下
減衰量 DC-7500MHzにて50dB以上
9000-24750MHzにて50dB以上
インピーダンス 50Ω
VSWR 1.3以下
入力電力 1 W
コネクタ SMA-J

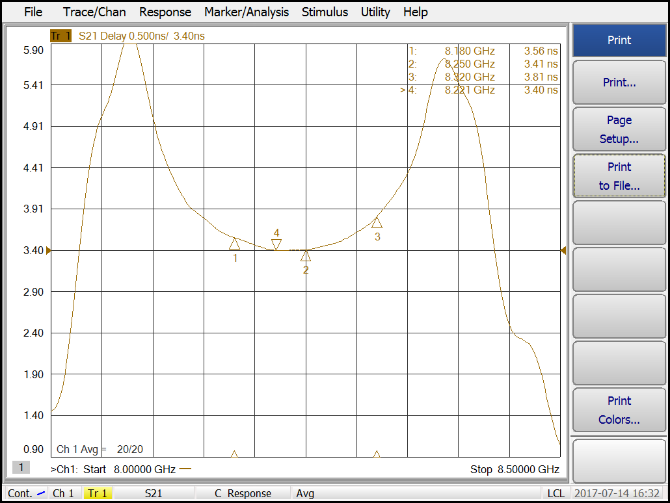

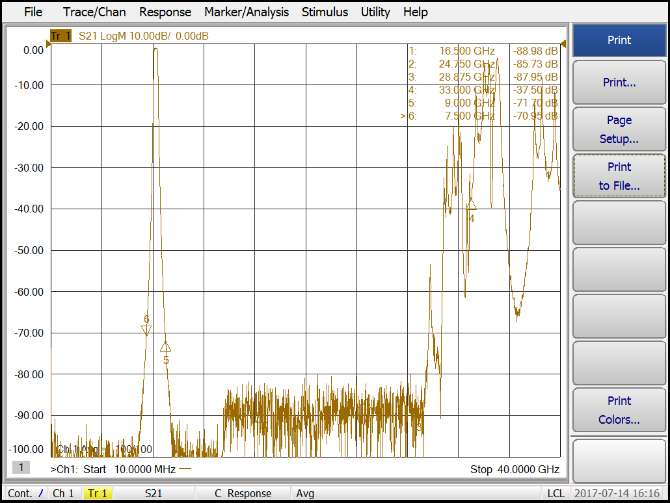

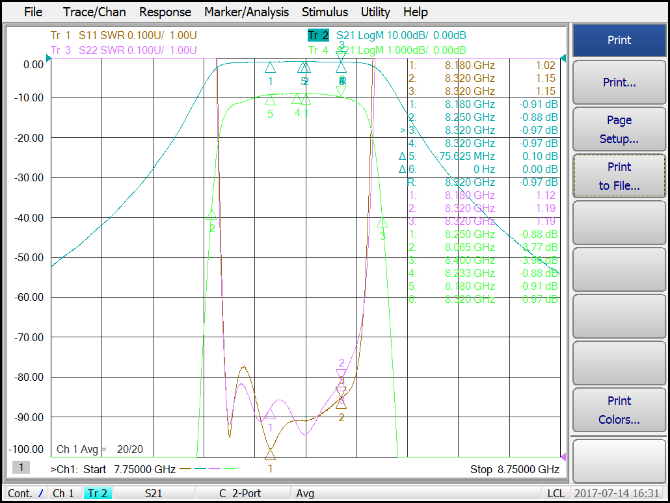

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
