16.7GHz BPF / インターデジタル型

仕様

項　目 仕　様
1 中心周波数(fo) 16.75GHz
2 通過帯域周波数 16.45～17.05GHz
3 挿入損失 1.5dB以下
4 帯域外減衰量 15.3GHzにて75dB以上
17.6GHzにて35dB以上
5 VSWR 1.5以下
6 特性インピーダンス 50Ω
7 許容入力 1W
8 入出力コネクタ SMA-J

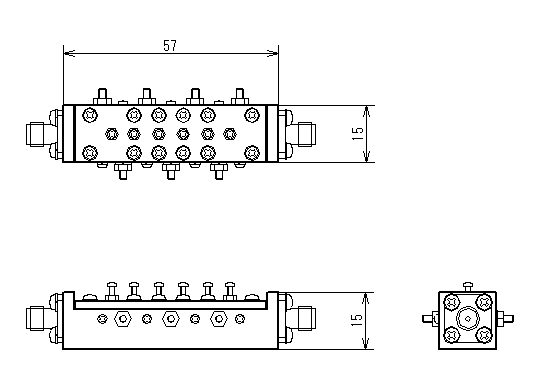

形状

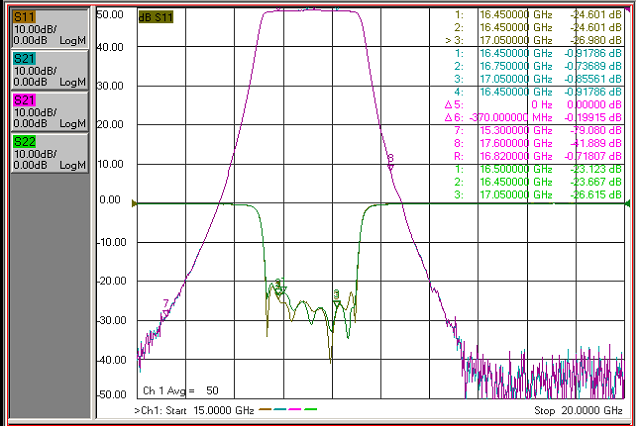

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
