5GHz BPF / 誘電体型(TE01δ)

仕様

項　　目 仕　　様
1 中心周波数(fo) 5060MHz
2 通過帯域周波数 5040～5080MHz
3 挿入損失 1.5dB以下
4 通過帯域内偏差 0.8dB以下
5 VSWR 1.5以下
6 減衰量 DC～5020MHz
5100～5300MHzにて50dB以上
7 特性インピーダンス 50Ω
8 許容入力 5W
9 入出力コネクタ SMA-J

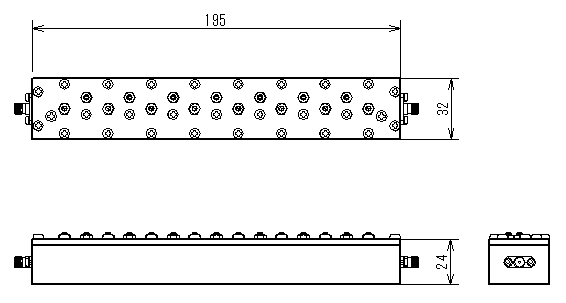

形状

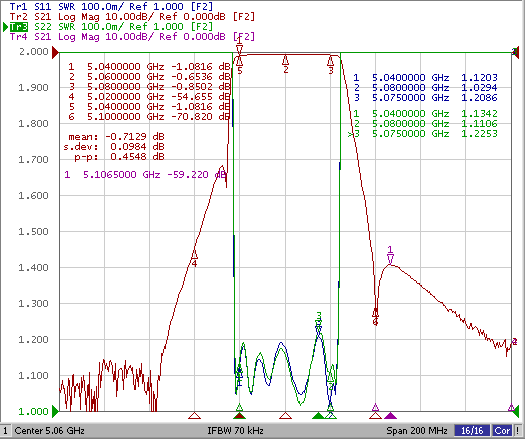

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
