8GHz BPF / 誘電体型(TE01δ)

仕様

項　　目 仕　　様
1 中心周波数(fo) 8209MHz
2 通過帯域幅 fo±4MHz
3 通過損失 2.5dB以下
4 通過帯域内偏差 0.5dB以内
5 VSWR 1.5以下
6 減衰量 8209.2MHz±10MHzにて4dB以上
8209.2MHz±100MHzにて35dB以上
7 許容入力 1W
8 特性インピーダンス 50Ω
9 入出力コネクタ SMA-J

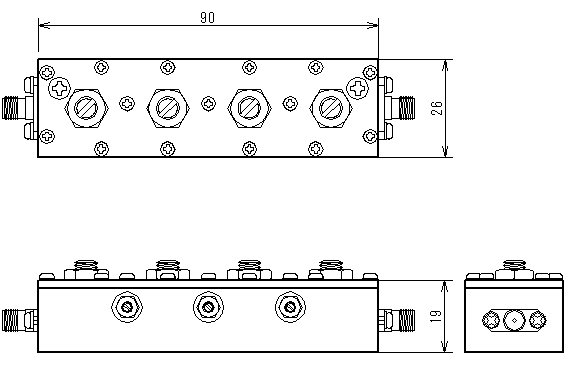

形状

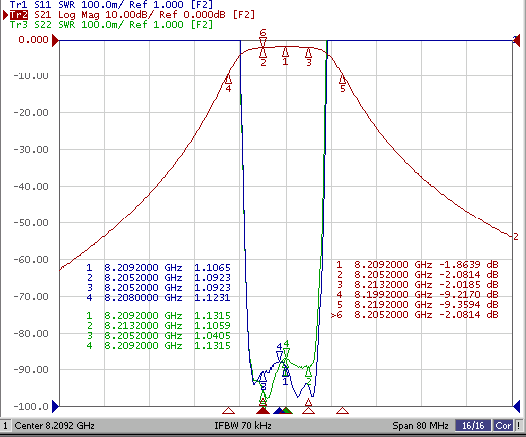

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
