745MHz BRF / 誘電体型(TEMモード)

仕様

項　目 仕　様
1 中心周波数 745MHz
2 減衰特性 734～746MHzにて18dB以上
746～756MHzにて30dB以上
3 通過周波数範囲 9kHz～728MHz
777～1400MHz
4 挿入損失 1.5dB以下
5 VSWR 1.5以下
6 特性インピーダンス 50Ω
7 許容入力 3 W
8 入出力コネクタ SMA-J

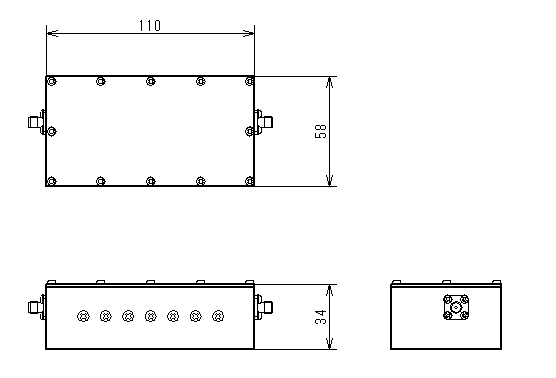

形状

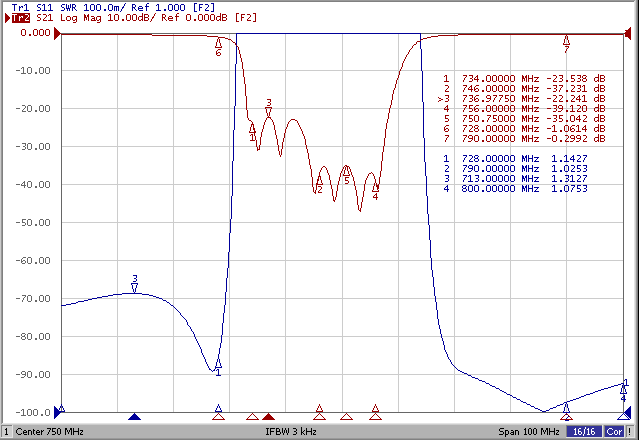

周波数特性例

紹介している製品は製作一例になります。ご不明な点やご要望などございましたらお問合せください
