80MHz帯共用器
仕様
項 目 | 仕 様 | |
---|---|---|
1 | 通過帯域周波数 | 76.0-76.2MHz |
80.2-80.4MHz | ||
2 | 挿入損失 | 0.8 dB 以下 |
3 | VSWR | 1.2 以下 |
4 | 特性インピーダンス | 50Ω |
5 | アイソレーション | 40dB 以上 |
6 | 許容入力 | 10 W |
7 | コネクタ | N-J |

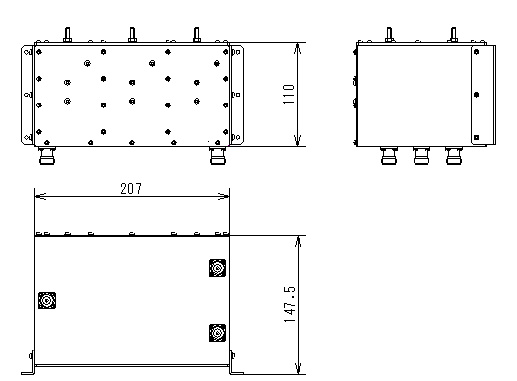

形状
![](images/DUP_001/0001/01.png)

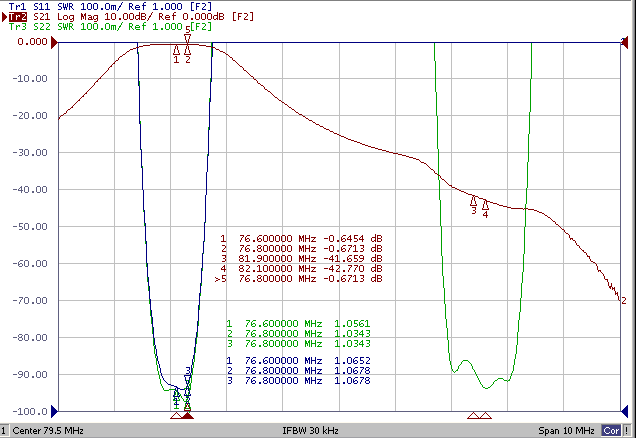

周波数特性例
![](images/DUP_001/0001/02.png)
![](images/DUP_001/0001/03.png)
