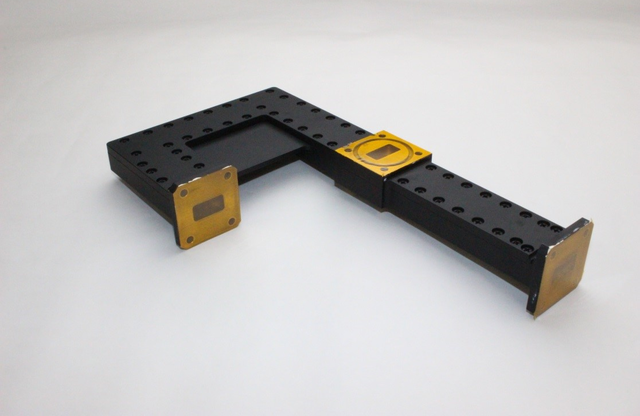

Kuバンド導波管DUPLEXER
仕様
| 項目 | 仕様 | |
|---|---|---|
| High Band | 周波数範囲 | 13.75～14.50GHz |
| 中心周波数 | 14.125GHz | |
| 挿入損失 | 0.45dB以下 | |
| 減衰特性 | Low Bandにて80dB以上 | |
| リターンロス | 18dB以上 | |
| Low Band | 周波数範囲 | 10.7～12.75GHz |
| 中心周波数 | 11.725GHz | |
| 挿入損失 | 0.45dB以下 | |
| 減衰特性 | High Bandにて80dB以上 | |
| リターンロス | 18dB以上 | |
| インターフェース | WRI-120 | |
| 寸法 | 38.3×132.5×240.0 |
周波数特性例
