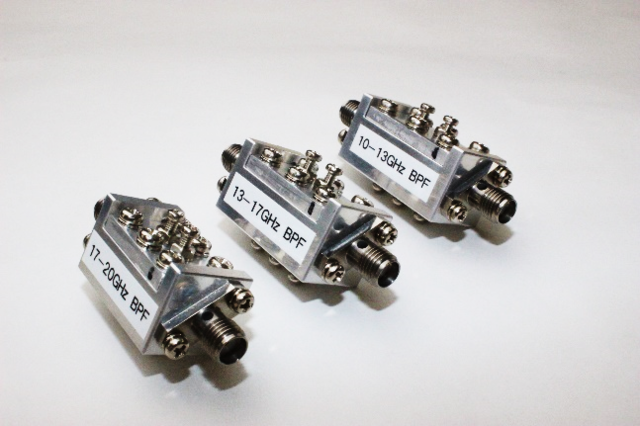

10-20GHz帯BPF
仕様
| 測定周波数 | 規格 | 品名/測定値 | ||||||
|---|---|---|---|---|---|---|---|---|
| ①10-13GHz BPF | ②13-17GHz BPF | ③17-20GHz BPF | ||||||
| 通過周波数（fo） | --- | --- | 10GHz | 13GHz | 13GHz | 17GHz | 17GHz | 20GHz |
| 3dB帯域幅（MHz） | --- | --- | 267.8 | 283.5 | 300.3 | 301.0 | 346.1 | 374.5 |
| 挿入損失（ｄB） | fo | TBD | 2.34 | 1.59 | 2.41 | 1.63 | 2.43 | 2.41 |
| VSWR | fo | 2.0以下 | 1.29 | 1.11 | 1.23 | 1.10 | 1.29 | 1.13 |
| 減衰量（dB） | fo×0.5 | 40ｄB以上 | 80以上 | 80以上 | 80以上 | 80以上 | 80以上 | 80以上 |
| fo×1.5～2 | 40dB以上 | 60位上 | 60以上 | 60以上 | 60以上 | 60以上 | 50以上 | |

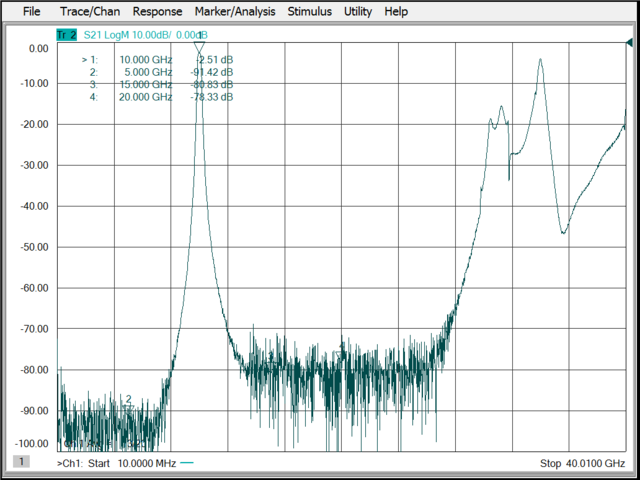

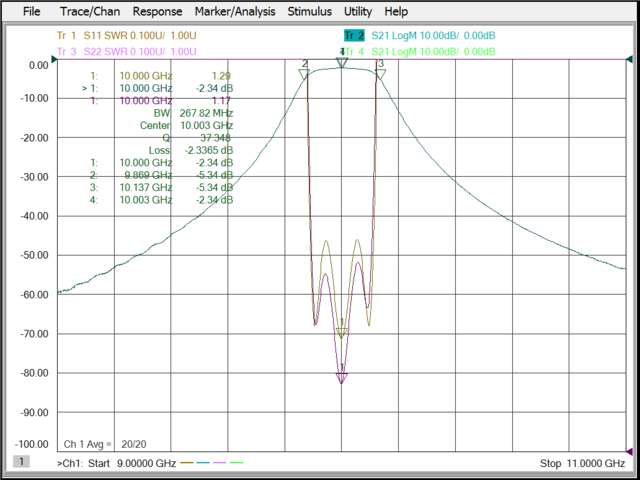

周波数特性例 ： ① 10-13GHz BPF / fo＝10GHz

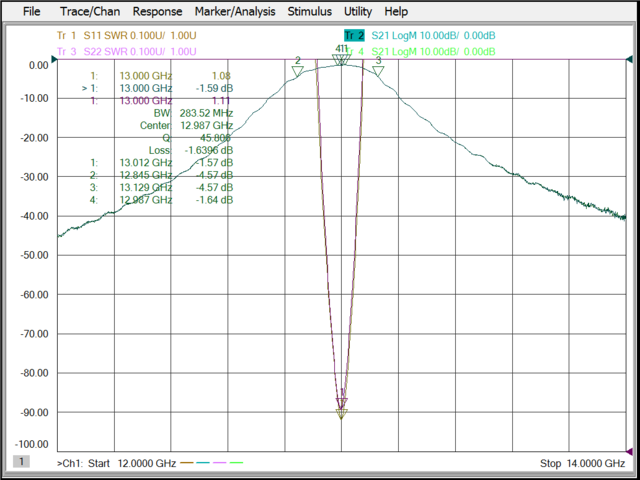

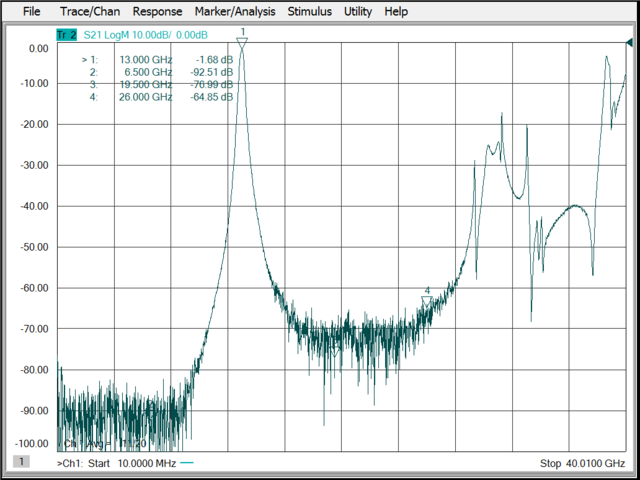

周波数特性例 ： ① 10-13GHz BPF / fo＝13GHz
