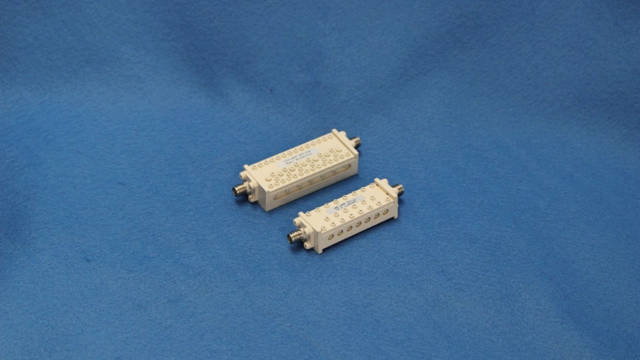

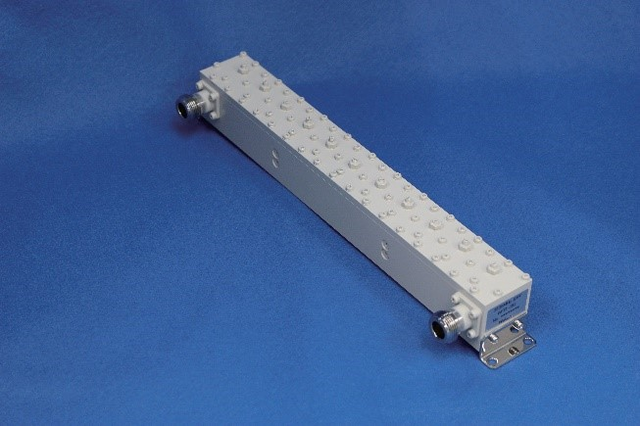

3.5GHz 9GHz 12GHzバンドリジェクションフィルタ
- 不要波、特定のスプリアスを除去する事が可能
- 中心周波数範囲30MHz～12GHzまで広範囲にわたり製作可能
- 急峻、高減衰量、広範囲な通過特性を実現
仕様
| 3.5GHz BRF | 9GHz BRF | 12GHz BRF | |
|---|---|---|---|
| 減衰帯域周波数 | 3.48-3.58GHz | 8.795～9.025GHz | 11.95GHz～12.05GHz |
| 減衰量 | 40dB以上 | 50dB以上 | 45dB以上 |
| 通過域周波数 | 300kHz～3.45GHz 3.61～6GHz |
300kHz～8.9GHz 9.1GHz～18GHz |
300kHz～11.75GHz 12.25GHz～19.5GHz |
| 挿入損失 | 1.0dB以下 | 1.2dB以下 | 1.5dB以下 |
| VSWR | 1.5以下 | 1.7以下 | 1.7以下 |
| 特性インピーダンス | 50Ω | 50Ω | 50Ω |
| 許容入力 | 10W | 1W | 1W |
| 入出力コネクタ | N-J | SMA-J | SMA-J |

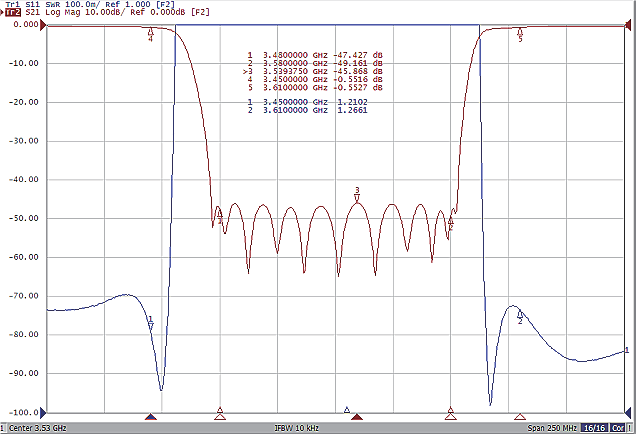

周波数特性例 ： 3.5GHz BRF

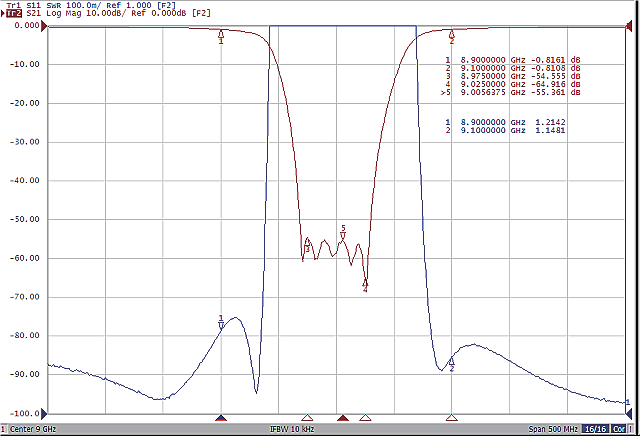

周波数特性例 ： 9GHz BRF

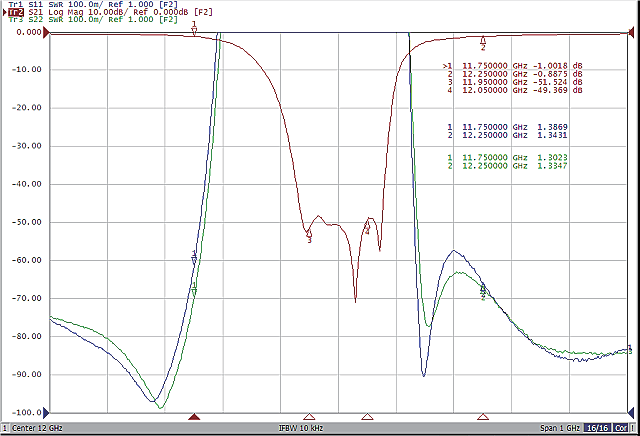

周波数特性例 ： 12GHz BRF
